網絡標準(從五類線到八類線)

五類線 該類電纜增加了繞線密度，外套一種高質量的絕緣材料，線纜最高頻率帶寬為100MHz，最高傳輸率為100Mbps,用于語音傳輸和最高傳輸速率為1 00Mbps的數據傳輸。

超五類線 超5類具有衰減小，串擾少, 并且具有更高的衰減與串擾的比值(ACR) 和信噪比(Structural Return Loss)、更小的時延誤差。

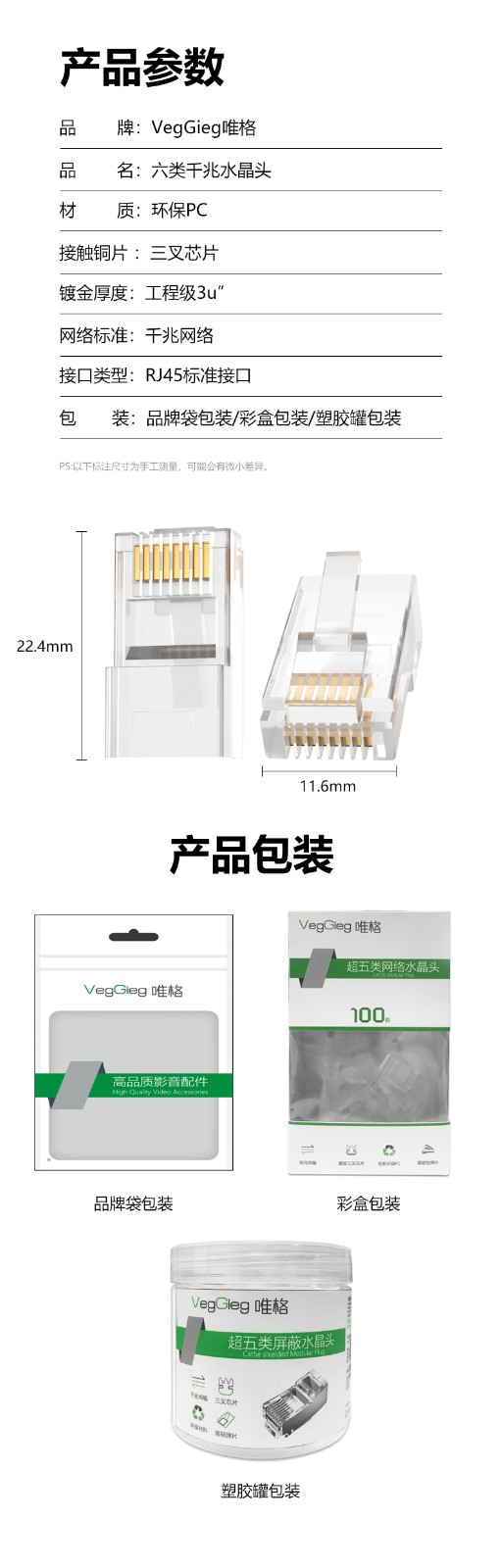

主圖2 拷貝.jpg

六類線 該類電纜的傳輸頻率為1MHz~250MHz,六類布線系統在200MHz時綜合衰減串擾比(PS-ACR) 應該有較大的余量，它提供2倍于超五類的帶寬。六類布線的傳輸性能遠遠高于超五類標準，最適用于傳輸速率高于1 Gbps的應用。

超六類線 超六類線是六類線的改進版，同樣是ANSI/EIA/TIA-568B.2和ISO 6類/E級標準中規定的一種非屏蔽雙絞線電纜，主要應用于千兆位網絡中。在傳輸頻率方面與六類線一樣，也是200~250 MHz.最大傳輸速度也可達到1000 Mbps,只是在串擾、衰減和信噪比等方面有較大改善。

七類線 該線是ISO 7類/F級標準中最新的一種雙絞線，它主要為了適應萬兆位以太網技術的應用和發展。但它不再是一種非屏蔽雙絞線了，而是一種屏蔽雙絞線，因此它可以提供至少500MHZ的綜合衰減對串擾比和600MHZ的整體帶寬，是六類線和超六類線的2倍以上，傳輸速率可達10Gbps。在七類線纜中，每一對線都有一個屏蔽層,四對線合在一起還有一個公共大屏蔽層。
